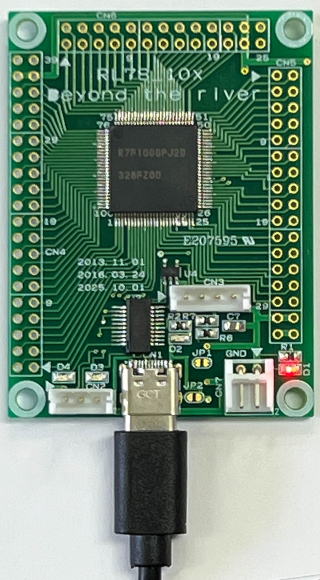

２．パソコンと本ボードをＵＳＢ　Ｃケーブルで接続するだけで、今までエミュレータＥ２ｌｉｔｅが無いと出来なかったプログラムダウンロード、ブレークポイント設定、動作中に変数をウオッチ窓で見たりすることが可能です。ＣＳ＋の新しい機能、ＣＯＭデバックに対応します。

３．別売のアダプタを使用すると、Ｅ２ｌｉｔｅデバックも可能です。

４．開発環境をａｒｄｕｉｎｏＩＤＥ　※１、ルネサスエレクトロニクス社ＣＳ＋、ｅ２ｓｔｕｄｉｏなどで開発出来ます。

５．ルネサスエレクトロニクス社製のＲＦＷソフトで書き込み出来ます。量産時などに便利です。

※１　Aｒｄｕｉｎｏ®ＩＤＥからプログラムのダウンロード、実行、シリアルモニタ機能が使用できます。各種ライブラリの動きを保証するものではありません。　

電源：１．６Ｖ～５．５Ｖ　単一５ｍＡ(５Ｖ／３２ＭＨｚ時　ＭＡＸ)

デバックコネクタ： ＵＳＢ－Ｃ　Ｔｙｐｅ　ＣＯＭデバックコネクタ実装済み。Ｅ２ｌｉｔｅ用コネクタ

ルネサスフラッシュライトプログラマ対応ポート実装済み。

基板サイズ： ６４×４８×１５（Ｈ）ｍｍ　

ＲｏＨＳ指令： 基板、部品、半田付け全ての工程でＲｏＨＳ指令準拠仕様。

●ＣＰＵ特徴　Ｒ７Ｆ１００ＧＰ　ＲＬ７８／Ｇ２３

超低消費電力テクノロジー

・ＶＤＤ ＝ １．６～５．５Ｖの単一電源
・ＨＡＬＴモード

ＲＬ７８ＣＰＵコア

　　・３段パイプラインのＣＩＳＣアーキテクチャ

　　・最小命令実行時間：高速（０．０３１２５μＳ：高速オンチップ・オシレータ・クロック３２ＭＨｚ動作時）

から超低速（３０．５μＳ：サブシステム・クロック３２．７６８ＫＨｚ動作時）までを変更可能

　　・乗除・積和演算命令対応

　　・アドレス空間：１Ｍバイト

　　・汎用レジスタ：８ビット・レジスタ×８×４バンク

　　・内蔵ＲＡＭ：２４ＫＢ

コード・フラッシュ・メモリ

　　・コード・フラッシュ・メモリ：２５６ＫＢ　

　　・ブロック・サイズ：２ＫＢ

　　・ブロック消去禁止、書き換え禁止（セキュリティ機能）

　　・オンチップ・デバック機能内蔵

　　・セルフ・プログラミング：ブート・スワップ機能とフラッシュ・シールド・ウィンドウ機能あり

データ・フラッシュ・メモリ

　　・データ・フラッシュ・メモリ８ＫＢ

　　・バックグラウンド・オペレーション（ＢＧＯ）：データ・フラッシュ書き換え中に、プログラム・メモリ内の命令実行が

　　　可能

　　・書き換え回数：１,０００,０００回（ＴＹＰ.）

高速オンチップ・オシレータ

　　・３２ＭＨｚ／２４ＭＨｚ／１６ＭＨｚ／１２ＭＨｚ／８ＭＨｚ／６ＭＨｚ／４ＭＨｚ／

　　　３ＭＨｚ／２ＭＨｚ／１ＭＨｚから選択

・高精度±１．０％（ＶＤＤ＝１．８～５．５Ⅴ、ＴＡ＝－２０～＋８５℃）

動作温度範囲

　　　・ＴＡ＝－４０～＋８５℃（２Ｄ：産業用途）

取扱説明書　　　　回路図（抜粋）
