AQM1602XA I2C シリアルインターフェイス　１６文字２行　液晶　ライブラリ 2018.06.14

弊社のCPUボードと秋月電子通商さんで販売されている　液晶表示基板AQM1602XA　を接続する無償ライブラリを製作しました。



■　ライブラリを製作したCPUボードは以下の通リです。

製品名  CPUピン数   ROM容量（Byte） 特徴   価格（円　税込み）
 BCRL78_10Y17  10  4K  超小型 　1、200
 BCRL78_1006  20  16K  汎用 　1、800
 BCRL78_1176  20  8K  12bitAD 　2、000
 BCRL78_107  38  64K  汎用  2、100（S)、　3、200（M)
 BCRL78_101  100  96K  汎用廉価 　3、400　　
 BCRL78_104  100  256K  汎用 　5、800
 BCRX230  64  256K  12bitAD,DA 汎用廉価 　2、300


■　AQM1602XAとの接続

マイコンボードとAQM1602XAの接続は4ピンのコネクタで行います（RL78_107は例外でCPU基板側の半田付けが必要です）。

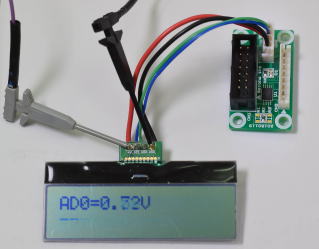

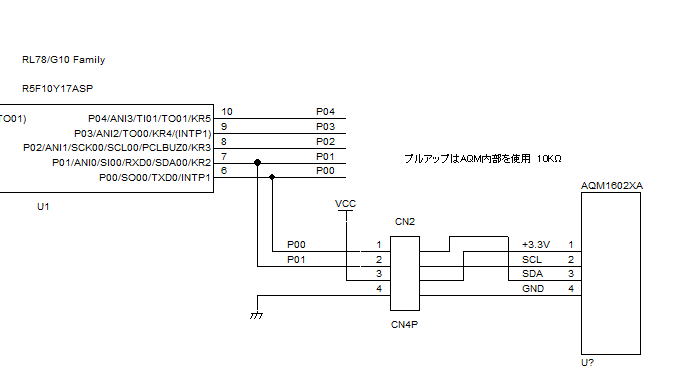

下記例はRL78_10Y17ボードのCN2コネクタにAQM1602XAを接続した回路図です。電源3.3V（5V)、GND、SCL、SDAの4本を接続して下さい。

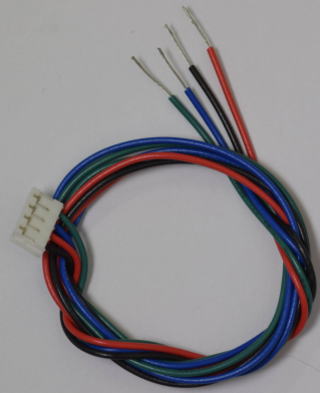

基板側ピンヘッダB4B-EH　対応ハウジングEHR-4　ピン BREH-001T-P0.6 メーカーJST　　　圧着済みのLケーブル　通販「通信ケーブル」で発売中です。


各CPU別回路図は各々のダウンロードファイルに含まれます。

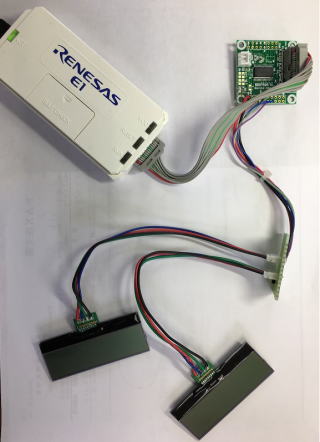

RL78_107は2個接続のサンプルです。


■サンプルソフト、ライブラリ　動作環境

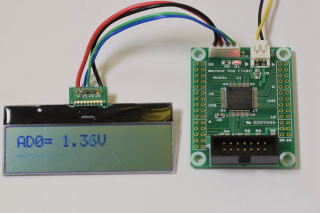

サンプルソフトはA/D変換を電圧値に換算し、液晶に表示しています。ルネサスエレクトロニクスの無償開発環境CS+　ｆｏｒ　ＣＣ　で作られています(RL78_107はCS+　ｆｏｒ　ＣＡ，ＣＸ環境です）。ですので、CS+　ｆｏｒ　ＣＡ，ＣＸ　環境しかないお客様はお手数ですがCS+　ｆｏｒ　ＣＣ環境を新規に構築して下さい。またエミュレータもルネサス純正のＥ１を使用しています。プログラムを書き込むのに必要です。

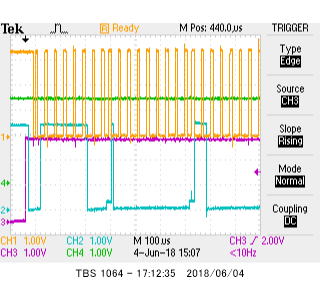

■Ｉ２Ｃ波形概要



AQM1602XAへのコマンドは読み込みが不可ということで、特に読み込みは行っていません。但し、AQM1602XAからのコマンドに対するａｃｋはあります。間違ったコマンドではａｃｋは得られません。

■ダウンロード

製品名  サンプル、ライブラリ、回路図
ダウンロード
 BCRL78_10Y17  ●
 BCRL78_1006  ●
 BCRL78_1176  ●
 BCRL78_107  ●
 BCRL78_101  ●
 BCRL78_104  ●
 BCRX230  ●


■注意事項

ｐｄｆファイルになっています。

1．AQM1602XA　を5Vで使用する場合の注意　　　サンプルソフトはE1からの供給電源で動作します。RL78_101、RL78_104、RL78_107は5Vで動作しています。その他は3.3Vで動作します。
2．アドレスオーバーフローが出たら
3．RL78/G10　ウオッチ式の表示に関して
4．CS+　ｆｏｒ　CA、CX　で書いたソフトを　CS+　ｆｏｒ　ＣＣ　に乗せ換える方法
5．ウオッチ式のインポート

■お問合せ先

有限会社ビーリバーエレクトロニクス
埼玉県日高市高萩1141-1
TEL　042-985-6982
MAIL　info@beriver.co.jp
