●ＲＬ７８_Ｇ２４_マイコン学習セット
　
　本製品はＲＬ７８／Ｇ２４＿１０１ＧＡ（３０ピン）マイコンに、よく使う周辺ハードウエアを搭載したマイコン学習セットです。マイコン開発の開発環境構築、ソフトウエアインストゥール手順、添付ＣＤのサンプルプログラムの動作について解説しています。自宅でも、学校でも、会社でもマイクロコンピュータのハード、ソフトの開発を一人から学習をしていくことが出来るように構成されています。

　入門、応用編はマイコンの基本的なハードウエアのアクセス方法、プログラムの書き方をサンプルプログラムを参考に学びます。習熟度をチェックするために、演習問題をプログラムで書くことにより、大きく理解が進み、様々な応用に対応できるようになります。

ルネサスエレクトロニクス社の統合開発環境ＣＳ+　ｆｏｒ　ＣＣ　における開発方法について記述してあります。

　機能的な最大の特徴は、統合開発環境ＣＳ＋に新しく追加されたＣＯＭポートデバックです。従来はプログラムのダウンロード、デバックにＥ２ｌｉｔｅ等、エミュレータが必要でした。ＣＯＭポートデバック機能は、パソコンとＣＰＵボードを直接ＵＳＢケーブルでつなぎ、ダウンロード、動作、ブレークポイントの設定、動作中の変数を見る機能などをＥ２ｌｉｔｅなしで実現しました。

　弊社の学習ボードの最大の特徴は「質問が出来る」ことです。雑誌やネットの多くのマイコン学習教材は一方通行で質問出来ない、出来ても満足な回答が得られない製品が多く、知識のある人が周囲にいない場合、折角の興味がそこで断念せざるを得ない場合があります。この学習ボードで学習している最中、疑問に思ったこと、分からないかとがあれば遠慮なく弊社に何回でもお問い合わせください。担当が元気にしている限り必ず回答いたします。

●習得知識

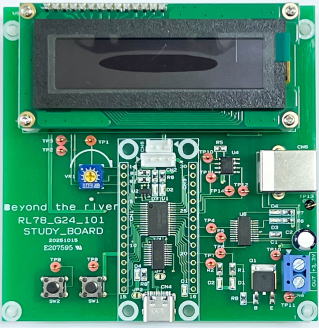

●ＣＰＵボード特徴　
１．３０ピンとコンパクトですが、コードフラッシュメモリ　６４ＫＢ、ＲＡＭ　１２ＫＢ　と大容量です。
２．ブレッドボードに差して開発が可能です。

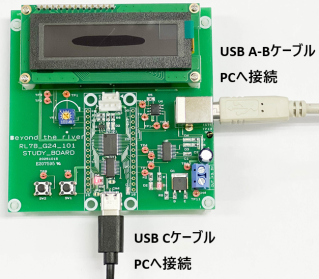

３．ＰＣとＵＳＢ　Ｃケーブルで接続するだけで、今までＥ２ｌｉｔｅが無いと出来なかったプログラムダウンロード、ブレークポイント設定、変数をウオッチ窓で見たり、ＣＳ＋の新しい機能、ＣＯＭデバックに対応します。
Ｅ２ｌｉｔｅが不要です※１。オプションボードでＥ２ｌｉｔｅでの従来型デバックも可能です。

４．開発環境をａｒｄｕｉｎｏＩＤＥ　※２、ルネサスエレクトロニクス社ＣＳ＋、ｅ２ｓｔｕｄｉｏなどで開発出来ます。
５．ルネサスエレクトロニクス社製のＲＦＷソフトで書き込み出来ます。量産時などに便利です。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

１．学習環境、事前準備

　１－１．　学習環境

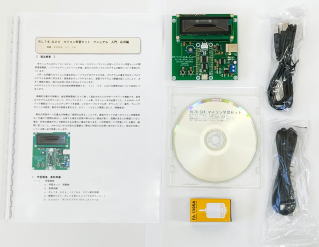

　ａ：学習セット　同梱物　
　ｂ：習得知識
　ｃ：ＲＬ７８＿Ｇ２４＿１０１ＧＡ　ＣＰＵ部の特徴
　ｄ：無償のＣＳ＋、ＲＬ７８用Ｃコンパイラのダウンロード
　ｅ：ＣＤコピー、デバイスドライバのインストゥール

２．マイコン内蔵主要ペリフェラル（Ｉ/Ｏ、ＵＳＢ（ＵＡＲＴ）、Ａ/Ｄ、ＰＷＭ、割り込み、ＦＲＡＭ）の設定と動作　

１．Ｉ／Ｏポート制御
（１）ＣＳ＋　コード生成（設計ツール）の使い方
（２）入出力ポートの初期設定
（３）出力ポートでＬＥＤ点灯、入力ポートでスイッチの読み込み【サンプルプログラム】
【演習】課題

２．ＵＳＢ通信

（１）ＳＩＯ（シリアルアイオー）ペリフェラルの初期設定
（２）ターミナルソフトを使用したＰＣ－マイコン間のデータ通信【サンプルプログラム】
（３）ＣＳ＋　ウオッチ窓を使用した送受信データの確認
【演習】課題

３．Ａ／Ｄ変換
アナログ値をデジタル値に変換します。

（１）Ａ／Ｄ（エーデーコンバータ）ペリフェラルの設定
（２）Ａ／Ｄ値の読み込み、ＣＳ＋のウオッチ窓を使用したリアルタイムでのデータの確認　【サンプルプログラム】
（３）Ａ／Ｄ値を０－３．３Ｖに変換しＵＳＢからパソコン側に送信する
【演習】課題

４．ＰＷＭ制御

（１）ＰＷＭ（パルス幅変調）が現代に多用される理由
（２）インプットキャプチャペリフェラル　ＰＷＭペリフェラルの設定　分解能の設定
（３）デューティ比を変えてＬＥＤの輝度変化を見る　【サンプルプログラム】
【演習】課題

５．ＦＲＡＭの読み書き

（１）ＳＰＩインターフェイスを使って、次世代のメモリであるＦＲＡＭ（強誘電体メモリ）の読み書きを行います。ＦＲＡＭは書き換え速度が高速、電源を切っても内容が保持される特徴を持ちます。　【サンプルプログラム】
【演習】課題

６．割り込み動作

（１）インターバルタイマペリフェラル　定周期割り込みの設定
（２）組込みマイコンに必須のマルチタスクの基礎、考え方
（３）割り込み、多重割り込みによる動作実習　【サンプルプログラム】
【演習】課題

応用

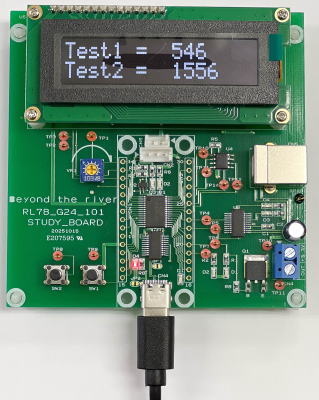

１．有機ＥＬ表示器を使った表示　　　　　【サンプルプログラム】
（１）ソフトウエアで作るＩ２Ｃインターフェイス
【演習】課題

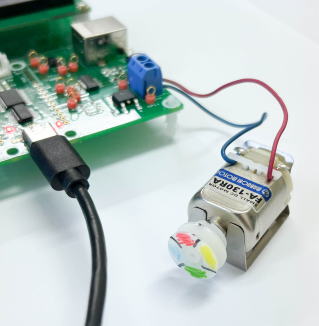

２．ＰＷＭを使用したモーター速度制御　　【サンプルプログラム】
（１）外部にトランジスタを追加する理由
【演習】課題

質問、お問い合わせ

本製品に対する質問やお問い合わせは以下にお願いします。どんな簡単なことでも大丈夫です。専門家がお答えします。

〒3501213
埼玉県日高市高萩1141-1
有限会社ビーリバーエレクトロニクス
TEL：042（985）6982　EMAIL:info@beriver.co.jp
