Ａ／Ｄコンバータ：１０ビット分解能×８　０−５Ｖ入力
Ｄ／Ａコンバータ：なし
Ｉ／Ｏポー ト、マルチファンクションタイマパルスユニット２（１６ビットタイマ×６）、コンペアマッチタイマ（１６ビットタイマ×２）、ウオッチドッグタイマ×１、 シリアルコミュニュケーションインターフェイス　３ｃｈ、ユーザーデバックインターフェイス（ＪＴＡＧ）等内蔵。
アドレスバス、データバス等は外部に出力できません。      ０．５mmピッ チ　６４ピンパッケージ　

電源     ５Ｖ　単一 ４０ｍＡ(電源ＯＮ時)　通常２００ｍＡ以上 が必要。オンボード電源ノイズフィルタ搭載。
デバック時など５００ｍＡ以内の使用であればＵＳＢから供給されますので他に用意する必要はありません。

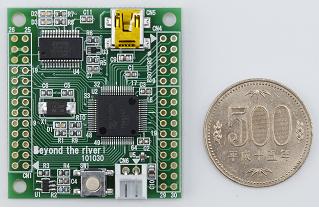

基板サイズ　４６×４２×１２（Ｈ）ｍｍ
基板仕上げ         金メッキ
ＲｏＨＳ指 令準拠   基板、部品、半田付け全ての工程で ＲｏＨＳ指令準拠仕様。

回路図                              取扱説明書

ル ネサスエレクトロニクス社の無償版統合開発環境ＨＥＷ＋Ｃコンパイラをダウンロードして使用する開発セットがあります。

１．開発環境、事前準備

　１−１．　開発環境
         　ａ：開発セット　同 梱物
         　ｂ： ＢＣＳＨ７１２５　ＣＰＵボードの特徴
         　ｃ：無償版ＨＥＷ、 ＳＨ用Ｃコンパイラのダウンロード
         　ｄ：ＣＤコピー、デバイスドライバＤ２ＸＸの
               インストゥール

　１−２　　動作、デ バック
         　ａ：ファイルのコピー
        　ｂ：ＨＥＷ起動、コンパイル、書き込み、動作
        c:新しいプログラムを作 る

２．サンプルプログラム　

　２−１．ｓａｍｐｌｅ１　  出力ポート（ＬＥＤのＯＮ、ＯＦＦ）
　２−２．ｓａｍｐｌｅ２　  Ａ／Ｄ、ＳＩＯ
　　　　　     （Ａ／Ｄ変換、 データをＵＳＢでパソコンに転送）
　２−３．ｓａｍｐｌｅ３　　割り込み動作
　　　　　　　　（タイマー割り込みを使う）
　２−４．ｓａｍｐｌｅ４　　ｐｒｉｎｔｆデバッグ
　　　　　　　　（単精度浮動小数点表示対応）

マニュア ル抜粋
