DCブラシモータードライバ

特注製作例
	特徴　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　 本品はDC２４V電源で動作する60WクラスDCブラシモータ制御基板です。 ■外部より、CW/CCW回転方向、１６通りのPWM速度可変が可能です。 ■低ON抵抗MOSFETによるブリッジ回路で、発熱が極小です。 ■頻繁な正逆回転制御が可能です。オーバーランが極小です。 ■軸スタック等、異常な発熱を検出し、モータ停止、外部通知します。 ■ご希望のDCモータドライバ製作します。お問合せ下さい。

５相　DCタイプドライバ

◆世界で初めてマイクロステップ方式のパ ルスモータード ライバを開発したマイクロステップ社。
　弊社ではマイクロステップ社製パルスモータ、ドライバの販売を開始いたしました。　2009.3

弊社カート画面から注文できます。
５個〜で数量割引も対応いたします。ご希望の方はメール等でお問合せ願います。

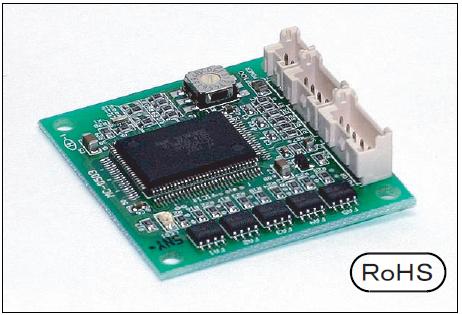

MC-0503-02K-V523
ドライバと専用モータの組み合わせです。	特徴 ●５相マイクロステップドライバ＋５相パルスモータ（２４ｍｍ角） ●DC5V単一電源、定電圧駆動 ●マイクロステップ駆動の小型ドライバ ●最大250分割（１回転125,000パルス）のマイクロステップが可能。 ●表面実装による高品質、低価格を実現。　　　　　　　　　　　　●RoHS対応 ●大きさ　ドライバ基板　46×49×15（H)　　 モータ□24ｍｍ　長さ 30.5ｍｍ カタログ　　　 　　日本語　　　　　　　　 English　　　　 　　　　　 取扱説明書　　日本語
価格	12、600円（消費税込み）　税抜き価格12、000 円

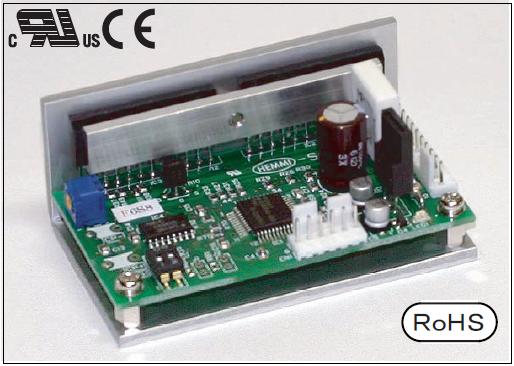

MC-5M
ドライバ単体です。	特徴　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ●５相フル／ハーフステップドライバ ●駆動電流1.4A／相Max.の小型ドライバ。 ●DC24〜36V単一電源。 ●フォトカプラー絶縁入力。 ●自動カレントダウン。 ●軽量小型で機器組込みに最適。 ●海外安全規格　UL、CE対応。 ●RoHS対応 ●大きさ　77×45×32（H) カタログ　　　　日本語　　　　　　　　 English　 取扱説明書　　日本語
価格	9、450円（消費税込み）　税抜き価格　9、000円

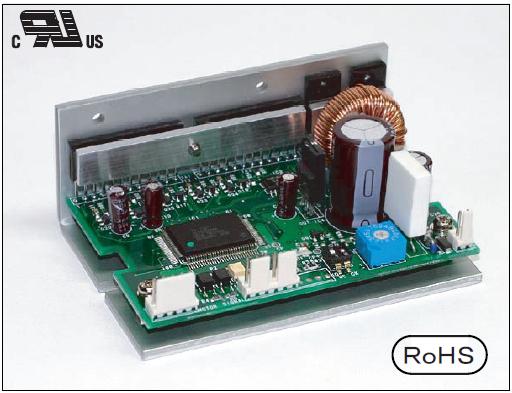

MC-0514-L
ドライバ単体です。	特徴 ●５相マイクロステップドライバ ●0.75A/相、または1.4A/相　専用ドライバ。 ●最大1/250分割ステップ。 ●フル／ハーフステップ動作時も驚異の低振動。 ●フォトカプラ絶縁入力。 ●自動カレントダウン。 ●軽量小型で、振動を嫌う装置の機器組込みに最適です。 ●海外安全規格　UL　取得済み。 ●RoHS対応 ●大きさ　94×64×38（H) カタログ　　　　日本語　　　　　　 　　　　English　 取扱説明書　　日本語
価格	14、700円（消費税込み）　税抜き価格　14、 000円

モータ型名、特性

トルク特性　　　　　　　　　 外観　　　 　　　　　　　遊星ギア 付き

８ Ｋ - Ｍ ５ ６ ６ □ �@ 出力トルク �A 駆動電流 ・C；0.35A／相 ・M；1.4A／相 ・S；0.75A／相 ・G；2.8A／相 　 �@ �A �B �C �D �E �B ５相ステッピングモータ �C 外形寸法 (例) ６；60□ �D モーター長さ　 (例) ６；60�o �E 空欄；片軸　 W；両軸 定格電流；0.35A/相　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 型式 ホールディング トルク 巻線 抵抗 ロータ イナーシャ モータ 長さ 質量 外形寸法 (両軸はW追記) N-m Ω gc�u �o g �o 　01K-C513 0.013 6.1 1.9 30 50 20□ 　02K-C515 0.024 11.4 4 46.5 85 　02K-C523 0.018 4.5 4.2 30.5 70 24□ 　04K-C525 0.028 6.7 8.3 46.5 120 　1K-C543 0.13 7.5 35 33 200 42□ 　2K-C544 0.18 9.5 54 39 240 　3K-C545 0.24 10.3 68 47 310 定格電流；0.75A/相 型式 ホールディング トルク 巻線 抵抗 ロータ イナーシャ モータ 長さ 質量 外形寸法 (両軸はW追記) N-m Ω gc�u �o g �o 　02K-S523 0.018 1.1 4.2 30.5 70 24□ 　04K-S525 0.028 1.7 8.3 46.5 120 　1K-S543 0.13 1.7 35 33 200 42□ 　2K-S544 0.18 2.2 54 39 240 　3K-S545 0.24 2.2 68 47 310 　4K-S564 0.412 2..6 175 48.5 500 60□ 　8K-S566 0.589 3.4 220 56.5 700 定格電流；1.4A/相 型式 ホールディング トルク 巻線 抵抗 ロータ イナーシャ モータ 長さ 質量 外形寸法 (両軸はW追記) N-m Ω gc�u �o g �o 　3K-M545 0.24 0.65 68 47 310 42□ 　4K-M564 0.412 0.8 175 48.5 500 60□ 　8K-M566 0.589 1.1 220 56.5 700 　16K-M569 1.275 1.8 440 86.5 1.2k 　21K-M596 2.06 1.76 900 64.5 1.8k 86□ 　41K-M599 4.021 2.73 2k 96.5 3k 定格電流；2.8A/相 型式 ホールディング トルク 巻線 抵抗 ロータ イナーシャ モータ 長さ 質量 外形寸法 (両軸はW追記) N-m Ω gc�u �o g �o 　16K-G569 1.275 0.65 440 86.5 1.2k 60□ 　21K-G596 2.06 0.57 900 64.5 1.8k 86□ 　41K-G599 4.021 0.67 2k 96.5 3k 　63K-G5913 6.179 0.85 3k 126.5 4k

◆掲載以外のマイクロステップ社製品のお見積 もりも可能です。
◆弊社ではこれらのドライバ＋マイコンを使用した特注品 開発にも対応しております。
　２相ドライバ、DCモータドライバも対応いたします。仕様等ご連絡いただきまし たら、無料でお見積もりさせていただきます。
　実績豊富です。

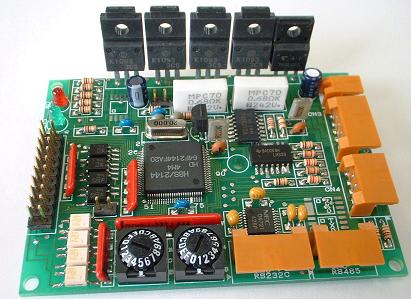

●製 作例　２相パルスモーター+マイコン制御 基板　　
