SH_16DIO_2ADDA

SH_16DIO_2ADDA
ｉｐｈｏｎｅからR8C_2ADDAやSH_16DIO_2ADDAを操作する方法　2012.3.23 SH_16DIO__2ADDAはＦＴＤＩ社のＦＴ-232ＲＬを使用しています。そのデバイスドライバが対応するＯＳ一覧 http://www.ftdichip.com/FTDrivers.htm Windows,Linux,MacOS,Android等全てのメジャーOSのデバイスドライバがあります。今、話題のRaspberry Piからも制御できます。開発ソフト別　サンプルソフト http://www.ftdichip.com/Support/SoftwareExamples/CodeExamples.htm フルカスタム仕様本ボードは、使用マイコンＳＨ７１２５のプログラムを外部から書き換えることが可能です。必要であればプログラム開発に必要な全回路図資料をお出しすることが可能です。また、弊社でもご希望の機能追加、対応することが可能です。お電話、メール等でご相談下さい。	◆特徴　 ■本ボードは入力１６ビット、出力１６ビットのホトカプラ絶縁型ポートと、１２ビット２ｃｈのＡ／Ｄ入力と、１２ビット２ｃｈのＤ／Ａ出力を持ちます。 ■大きさは１５７×８８×１５ｍｍです。 ■ＵＳＢコネクタでパソコンと連結し、使用します。内部電源はＵＳＢより供給されます。入出力ポートの電源（＋１２～＋２４Ｖ）はお客様でご用意願います。 ■Ａ／Ｄは０～５Ｖ入力、Ｄ／Ａは０～５Ｖ出力です。 ■入力ポートは８ビット単位で外部電源端子があり１２～２４Ｖの異なる電圧の使用が可能です。 ■入力状態をＬＥＤ表示しますから、入力あり、なしを目視できます。 ■出力ポートは８ビット端子でコモン端子があり、異なるＧＮＤの使用が可能です。 ■出力状態をＬＥＤ表示しますから、ＯＮ，ＯＦＦを目視できます。 ■簡単なコマンドで動作します。ターミナルプログラムで使用できます。 ■研究所での実験、現場などのパソコンからの機器制御、データ設定、データ採取に最適です。取扱説明書

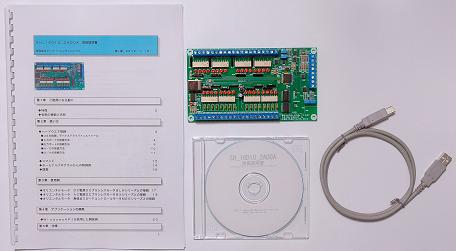

内容セット内容本体取扱説明書ＣＤ（デバイスドライバ、ウインドウズソフト）ＵＳＢケーブルｉｐｈｏｎｅからR8C_2ADDAやSH_16DIO_2ADDAを操作する方法　ｎｅｗ！	第１章　ご使用になる前に ◆特徴 ◆各部の機能と名称　　　　　　　　　　　　第２章　　使い方 ◆ハードウエア接続　　　　　　　　　　　　　　　　　　　　　　　　　　■ＵＳＢ接続、デバイスドライバインストゥール　■入力ポートの接続方法　■出力ポートの接続方法　■Ａ／Ｄの接続方法　■Ｄ／Ａの接続方法　　　　　　　　 ◆コマンド ◆ターミナルプログラムからの制御例　■コマンドの書き込み、データの読み込み　■データのロギング、ファイル化、エクセルへの取り込み ◆ 調整第３章　　使用例 ◆オリエンタルモータ　ＤＣ電源ＤＣブラシレスモータＢＬＨシリーズとの接続　 ◆オリエンタルモータ　ＡＣ電源ＤＣブラシレスモータＢＸシリーズとの接続　 ◆オリエンタルモータ　無接点スピードコントロールモータＭＳＳシリーズとの接続第４章　アプリケーションの開発 ◆WindowsAPIを使用した開発例第５章　仕様 ◆ハードウエア仕様 ◆大きさ、外形寸法 ◆お問い合わせ
価格	21、000円（消費税込み）　　こちらから購入いただけます

R8C_2ADDA
R8C__2ADDAはＦＴＤＩ社のＦＴ-232ＲＬを使用しています。そのデバイスドライバが対応するＯＳ一覧 http://www.ftdichip.com/FTDrivers.htm Windows,Linux,MacOS,Android等全てのメジャーOSのデバイスドライバがあります。今、話題のRaspberry Piからも制御できます。	◆特徴　 ■本ボードは１２ビット２ｃｈのＡ／Ｄ入力と、１２ビット２ｃｈのＤ／Ａ出力を持ちます。 ■大きさは７１×４８×１５ｍｍです。重さは３３ｇ。 ■ＵＳＢコネクタでパソコンと連結し、使用します。電源はＵＳＢより供給されます。外部に５Ｖ、４００ｍＡまでのセンサ等用電源を出力します。 ■Ａ／Ｄは０～５Ｖ入力、Ｄ／Ａは０～５Ｖ出力です。 ■簡単なコマンドで動作します。ターミナルプログラムでアナログ値をロギング、ファイル化、エクセル読み込みなどができます。
内容セット内容本体取扱説明書 CD(デバイスドライバ、ウインドウズソフト） USBケーブルマニュアル	第１章　ご使用になる前に ◆特徴 ◆各部の機能と名称第２章　使い方　 ◆ハードウエア　■ＵＳＢ接続、デバイスドライバーインストゥール　■Ａ／Ｄの接続方法　■Ｄ／Ａの接続方法 ◆コマンド ◆ターミナルプログラムからの制御例　■コマンドの書き込み、データの読み込み　■データのロギング、ファイル化、エクセルへの取り込み ◆調整第３章　使用例 ◆温度センサとＳＳＲ（交流制御、直流制御）の接続例第４章　アプリケーションの開発 ◆ＷｉｎｄｏｗsＡＰＩを使用した開発例第５章　仕様 ◆ハードウエア仕様 ◆大きさ、外形寸法 ◆お問い合わせ
	USBケーブルを挿入した写真
価格	9、８００円（税込）　　　　　　　　　　　　　　こちらからご購入いただけます

●選べるH8マイコン学習セットはこちら

●汎用CPUボードはこちら

●プログラム開発環境はこちら

商品のお問い合わせは以下にお願いします。

〒350-1213
埼玉県日高市高萩1141-1
有限会社ビーリバーエレクトロニクス
TEL　042-985-6982
FAX　042-985-6720
ｍａｉｌ：info@beriver.co.jp
