a フラッシュＲＯＭ書き込みソフト「フォースライタ」の使い 方

    1 「フォース」機能を使うとなにが便利？
    2 「フォースライタ」ダウンロードの仕方
    3 「フォースライタ」ダウンロード
    5 「フォースライタ」を使ってプログラムを焼いてみる
    6 「フォースライタ」動作環境
　　kiki 「フォースライタ」を使わずに書 き込みしたい！

2

フォース


1 「フォース」機能を使 うとなにが便利？

   当社のＣＰＵボードは内蔵フラッシュＲＯＭ書き換え時に、一切の機械的な操作を行わず、パソコン画面上操作だけでプログラムの書き換え、動作が行える 「フォース」（Ｆｌａｓｈ　ＲＯＭ 　ｒｅｗｒｉｔｉｎｇ 　circuit 　ｗｉｔｈｏｕｔ　ｍeｃｈａｎｉｃａｌ　ｍｏｖｅｍｅｎｔ） 機能がハードウエアで搭載されています。回路はいたってシンプルです。（回路図ご参照　ダウンロードでき ます）

    「フォース」は以前弊社が開発したワンアクションブートモード切替方式の上位互換機能です。従来通 り、トグ ルスイッチを動作させ、簡単に通常動作モード、ブート モードを切り替えることもできますが、専用の無料「フォースライタ」ソフトを使用すれば、トグルスイッチの操作無しでプログラムの書き換え、動作がマウス の1ク リックで可能です。

    「フォース」機能によりプログラム書き換えのたびに電源のON、OFF、ディップスイッチ、トグルスィツチ、リセットスィッチなどの旧式でめんどうな操作 からプ ログラム開発者を解放します。

    ●「フォース」機能を使用するためには①当社製 CPUボード②専用のＲＳ２３２Ｃ用Ｅケーブル③「フォースライタ」ソフトが必要です。
    ●「フォースライタ」はパソコン上で動くフラッシュ ROM書き換えソフト＋CPUボード書き込みモード、リセットコントロールソフトです。
    ●プログラムの開発は「ＨＥＷ４」「Ｃｂａｒ」「ＹｅｌｌｏｗＩＤＥ」等、制限はありません。最後のフ ラッシュＲＯＭ書き込み時に「フォースライタ」を使 用します。
    ●「フォースライタ」はＨＥＷ４が出力するｍｏｔ ファイル（Ｓ１）、Ｃｂａｒが出力するｍｏｔファイル（Ｓ１）、ＹｅｌｌｏｗＩＤＥが出力するｓファイル（Ｓ３）いずれも書き込めます。
        ファイルフォーマットは「フォースライタ」側で自動判別しますので、わずらわしい設定はありません。
    ●トグルスイッチを書き込み方向に倒したままでOK。「フォースラ イタ」は フラッシュＲＯＭの書き込み、リセット、動作をパソコン画面の１クリックで繰り返し行えます。
    ●弊社のCPUボードは他社のフラッシュＲＯＭ書き換えソフトで書き換えることができますが、その場合は毎回トグルスイッチ操作が必要です。
    ●「フォースライタ」を使用して他社のCPUボード を書き換えることは可能ですが、「フォース」機能は使用できません。
    ●「フォースライタ」は動作中ＣＯＭポートを１つ占 有します。他にＣＯＭポートを必要とされる場合、増設してください。詳細はここです。　

    「フォース」はデバック中にディップスイッチやトグルスイッチに触らずプログラムの書き換え、動作ができますので、以下のような利点があります。

    １．機械的な操作が不要でデバックが早くできます。
    ２．機械的な磨耗もありません。
    ３．機器に組み込まれた状態での書き換えが容易です。
    ４．パソコンとＣＰＵボード間が離れていてもフラッシュＲＯＭ書き換えのたびにパソコン、ＣＰＵボード間を動く必要がありません。

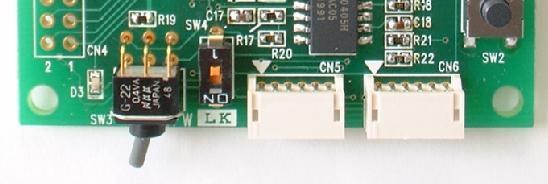

　デバックが完了して、「プログラム書き込み禁止」状態にしたい場合、専用のディップスイッチ「ＬＫ（ＬＯＣＫ）」スイッチを「ＯＮ」にすればトグルス イッチの位置、「フォース」機能によらず書き換えが禁止されます。多少離れていても簡単に状態が視認できます。「フォースライタ」から呼び出せる「フォー スビュー」画面からはパソコン画面上からＣＰＵボードがリセットできますのでお試しください。


ｌｏｃｋ


２　「フォースライタ」ダウンロードの仕方
    フラッシュＲＯＭ書き換えソフト「フォースライタ」ダウンロードの仕方　dlsikata


3　「フォースライタ」ソフ トウエアダウンロード

    １．ＳＨ７２０６、ＳＨ７２１１、Ｈ８ＳＸ１６５７、Ｈ８ＳＸ１６５３、 Ｈ８－３０５２、Ｈ８－３０４８ＯＮＥ、Ｈ８－ ３６７２　用フォースライタセット



5　「フォースライタ」を 使ってプログラムを内蔵フラッシュＲＯＭに 焼く方法

    １．「フォース ラ イタＨ８３０５２」による「ＢＣＨ８３０５２」書き込み　HowToWriteF

    ２．「フォース ライタＨ８３６７２」による「ＢＣＨ８３６７２」書き込み　H8-3672p



6　「フォースライタ」動作 環境

   OSにWindowsVista、XP、ＭＥ、９８が動作していてＣＯＭポートを持ったパソコンをご使用ください。ＣＯＭポートはＵＳＢ<- >ＣＯＭポー ト変換器でも可 です。
　「フォースライタ」の動作は最低以下のパソコンにて動作確認しています。
　　Windows95では動作しません。それ以外でも機種によっては動作しない場合があります。

　 弊社のソフトウエア試験環境：（一部）

    Windows Vista Home　Basic          ：　SOTEC　　3.0GHｚ　　　　　　　　　　　　　　　　　　　　　　　内蔵COM

    WindowsXP
    professional　V2002   edition        ：   SOTEC　Celeron(R)　２．８ＧＨｚ                                 内蔵ＣＯＭ　

    WindowsＸＰ
    home edition：  ＳＯＮＹ　ＶＡＩＯ　Ｃｅｌｅｒｏｎ（Ｒ）　２．５ＧＨｚ　ＲＡＭ　７６０ＭＢ                            ＵＳＢ－＞ＣＯＭ変換器使用　
                         ＳＯＴＥＣ 　ＳＸ６１２０　ＡＭＤ　Ｄｕｒｏｎ（ｔｍ）　１．２ＧＨｚ　ＲＡＭ　１２０ＭＢ　　　   　内蔵ＣＯＭおよびＵＳＢ－＞ＣＯＭ変換器使用
    WindowsMｅ：  　ＩＢＭ　Ａｐｔｉｖａ　Ｃｅｌｅｒｏｎ（Ｒ）　７３３ＭＨｚ　ＲＡＭ　５８ＭＢ                             　内蔵ＣＯＭ

    Windows98：   　ＩＢＭ　Ａｐｔｉｖａ　ＣｙｒｉｘＩｎｓｔｅａｄ　６ｘ８６ＭＸ（ｔｍ）　ＲＡＭ　６０ＭＢ                       内蔵ＣＯＭ
kiki弊社CPUボードを「フォースライタ」を使わ ず書き込みた い

　今まで使い慣れている環境のまま弊社CPUボードを書き換えたいという場合、従来のライタソフトがTXD、RXD、GNDの３線式ケーブ ルで書き込める タイプの場合、弊社のEケーブルの３番ピン（場合によっては４番ピンも）を抜いていただけ ば問題なく動くと思います。書き込みは、ボード上のトグルスイッチで「書き込みモード」「動作モード」を切り替えてください（詳細は取説ご参 照）。但し、ＢＣＨ８３６７はフォースライタ以外対応不可です。（理由->トグルスイッチが搭載されていない）。



ｈホームに戻る

3

ご注意

■ＦＯＲＣＥおよび「フォース」は弊社の登録商標です。

■Ｗｉｎｄｏｗｓは米国マイクロソフト社の登録商 標です。

■Celeronは米国インテル社の商標登録です。

■Ｄｕｒｏｎは米国ＡＭＤ社の登録商標です。

■６ｘ８６ＭＸは 米国　サイリックスインスティード社の登録商標です。

■ＣｂａｒはＫＥＮＣＨ氏によるフリーソフトで す。

■ＧＣＣ（ＧＮＵ　Ｃｏｍｐｉｌｅｒ　 Ｃｏｌｌｅｃｔｉｏｎ）Ｃ　はＧＮＵプロジェクトによるフリーＣコンパイラです。

■本文 章に記載された内容は弊社有限 会社ビーリ バーエレクトロニクスの調査結果です。

■本文章に記載された情報の内容、使用結果に対 して弊社はいかなる責任も負いません。
